Altijd handig om een kleine hulpvoeding te hebben. Bijvoorbeeld bij een project waar meerdere spanningen nodig zijn. Tijdens de testfase is het dan veiliger een stroombegrensde voeding erbij te nemen. Later kun je deze hulpspanningen dan maken mbv discrete regelaars. Beide spanningen hebben een apart geregelde stroombegrenzing.
De symmetrische voeding is gebouwd met in het achterhoofd deze te gebruiken om versterkers te testen. Tijdens premature tests moeten deze niet de volledige voedingsspanning hebben. En een eindtrap blaas je niet op met 600mA.

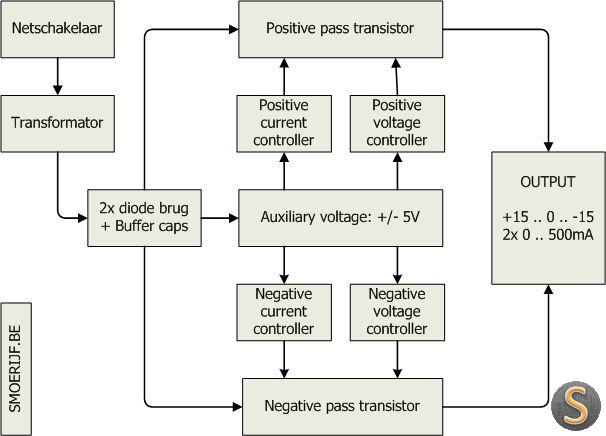

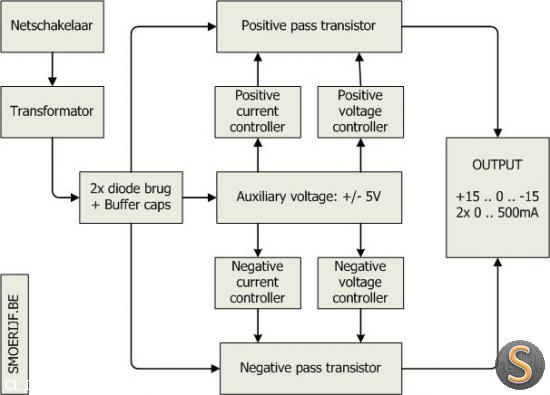

Het is een dubbele voeding met een positief en een negatief deel. Deze zullen in 1 behuizing worden ingebouwd. Zo kan de positve voeding een negatieve hulpspanning halen van zelfde wikkeling als waarop de negatieve voeding zit. Spaart weer wat plaats en trafo's uit.
Je kan de belasting ook hangen tussen de 2 uitgangen, zonder de massa te gebruiken en dan krijg je een 0..32V @ 0..600mA. Dit is mogelijk omdat de stroombegrenzing-shunt in de highside zit, en niet in de gemeenschappelijke massa. De positieve kant verschilt ook in werking van de negatieve kant: de positieve kant sourced (levert) de uitgangsstroom en de negatieve kant sinked.
Bij gebruik aan deugelijke printboormachine werk ik zoveel mogelijk met SMD. En eigenlijk: Through Hole maakt veel afval (pootjes kun je wel hergebruiken als via's/draadbruggen) en het werkt trager dan SMD omdat je je print continue moet omdraaien.
Met een loupe om kwaliteitscontrole te kunnen doen en aangepaste werktuigen is het helemaal geen probleem. (Laten we het dan niet hebben over QFN/LGA/BGA/..)

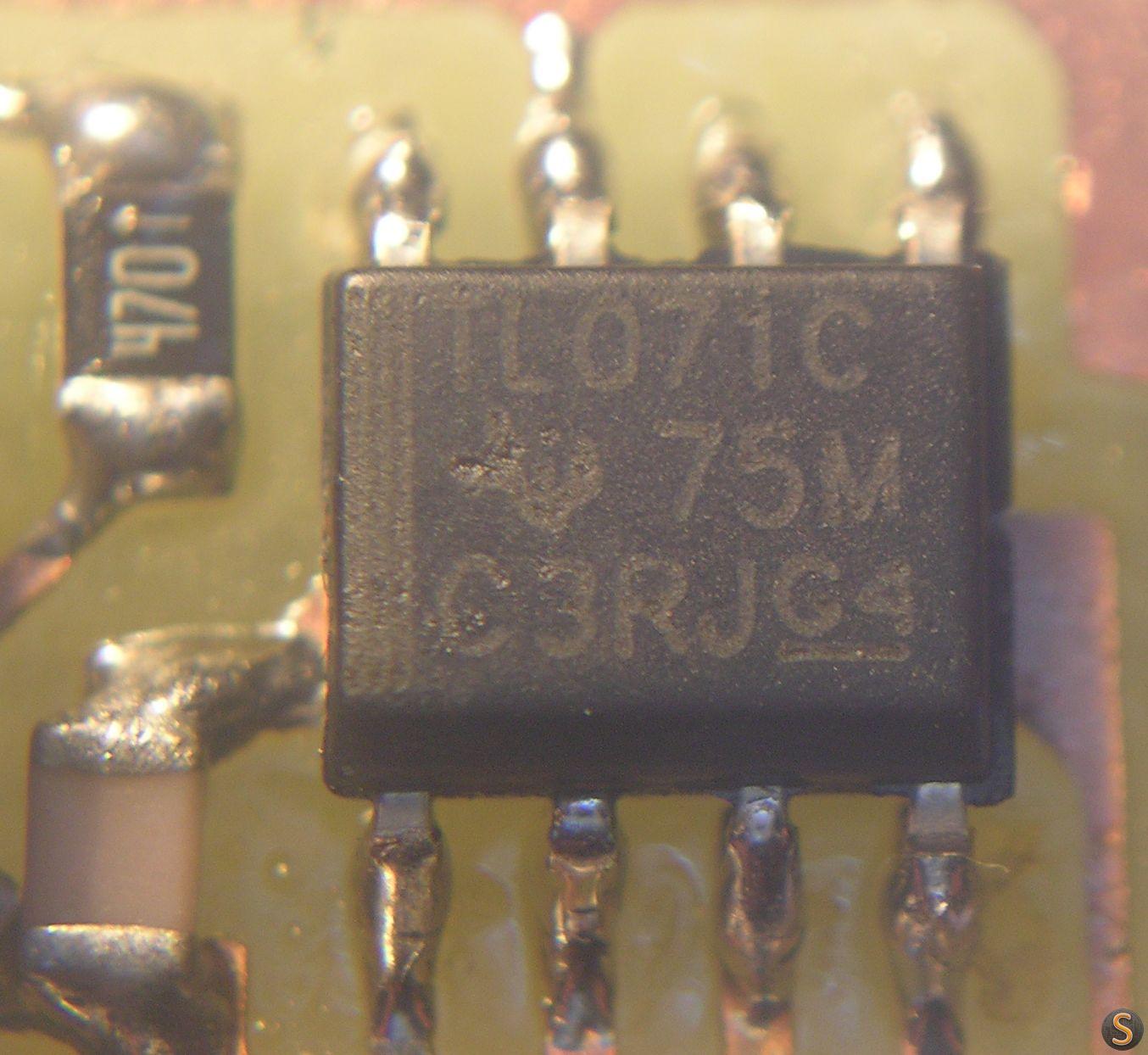

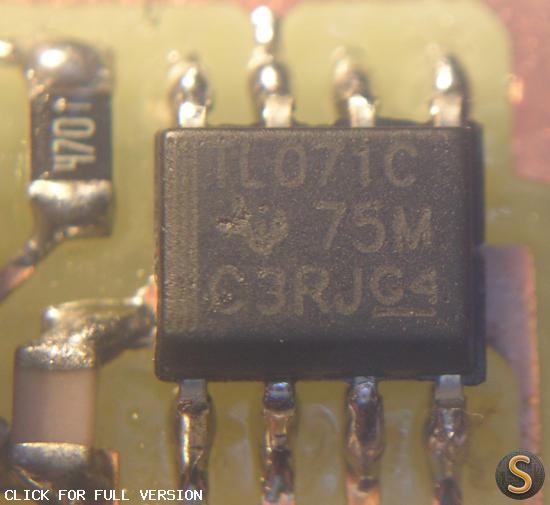

SMD... klein? Nee toch. Foto genomen met voor de lens een 10x loup.

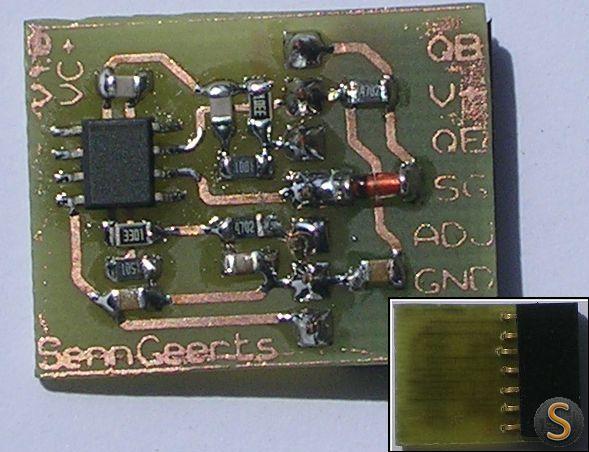

Close up van de Positive Voltage Controller (VC+).
De voltage controller werkt als volgende: als deze controller niet ingrijpt, wordt de passtransistor volledig open gestuurd. Aan de ADJ-ingang komt een 0..5V signaal (van potentiometer), dit word 3,2 (1 + 3k3/1k5) versterkt. De opamp (SO8 IC'tje) zal zijn uitgang sturen zodat de uitgangsspanning van de voeding (Niet de uitgang van de opamp) 3,2 keer hoger is dan de ADJ-spanning.
De voltage controller levert dus nooit zelf spanning, maar trekt deze weg van de basis van de passtransistor zodat deze minder gaat geleiden. Normaal is de uitgangsspanning van de opamp in saturatie: ~18V. (tegen de positieve voedingsspanning ~20V) Maar als deze vind dat de uitgangsspanning te hoog is, gaat deze eraan trekken.

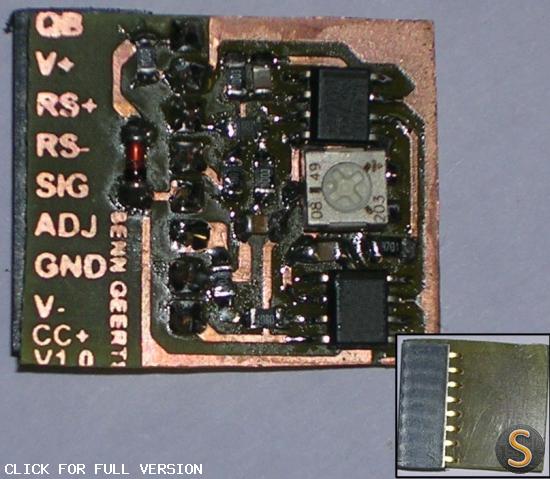

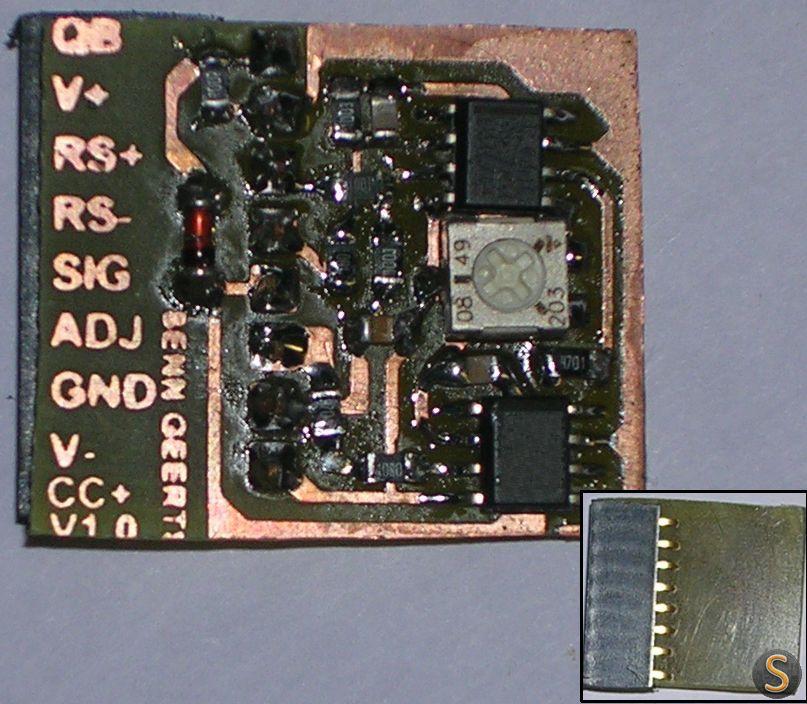

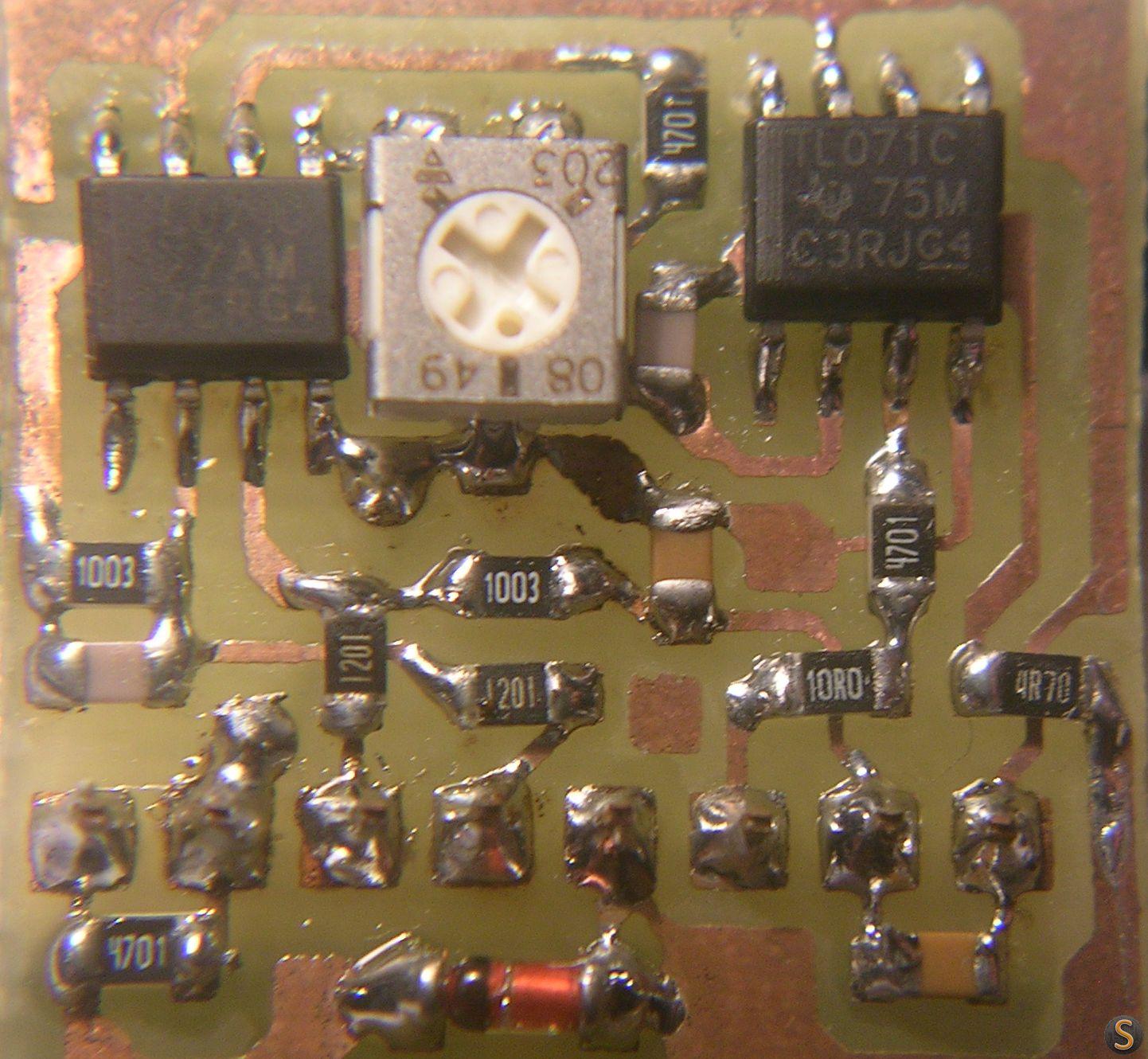

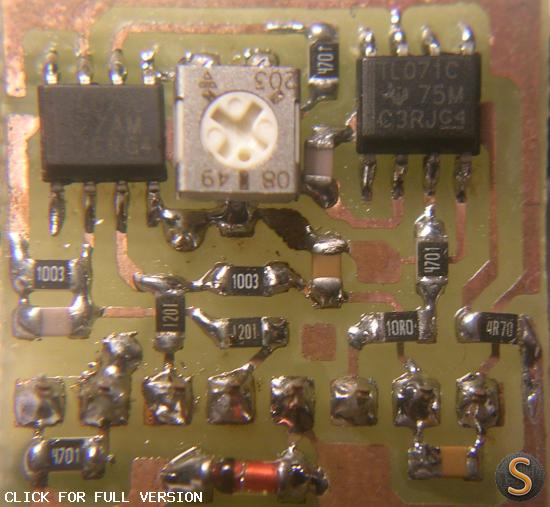

Close up van de Positive Current Controller (CC+).
De werking van de current controller -stroom begrenzing- is gelijkend aan de voltage controller. Normaal is de uitgang van de regel-opamp ~18V. De uitgangsstroom loopt door een stroomshunt. Dit is een zeer kleine weerstand om zo min mogelijk verlies te krijgen. Deze shunt zit in de highside van de voeding, daarom zit er een 2
de opamp op de controller, die doet dienst als verschilversterker. Deze versterkt de spanning ook zodat de maximale uitgangsstroom overeen komt met 5V. De andere opamp vergelijkt de spanning van de verschilversterker met een ingestelde waarde (mbv potentiometer).

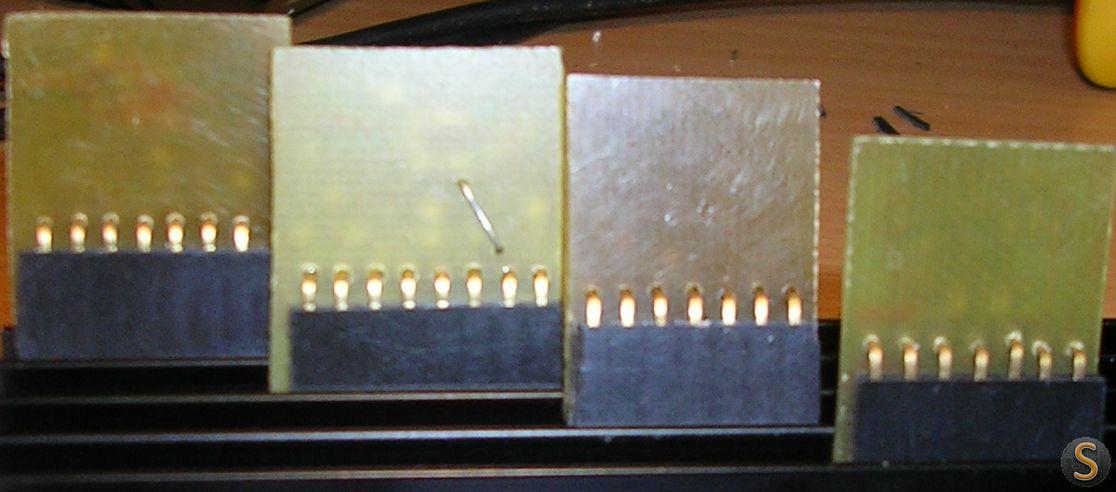

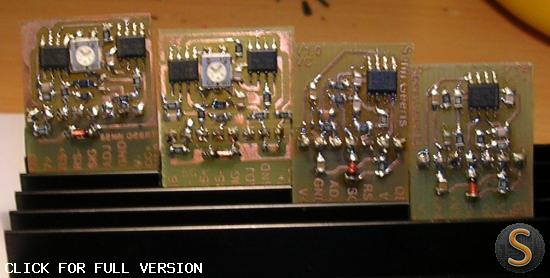

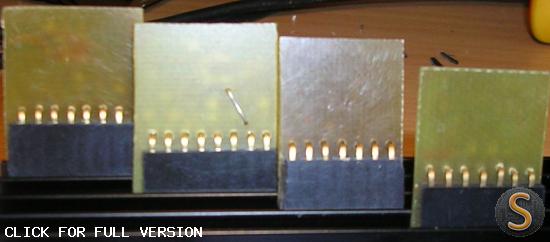

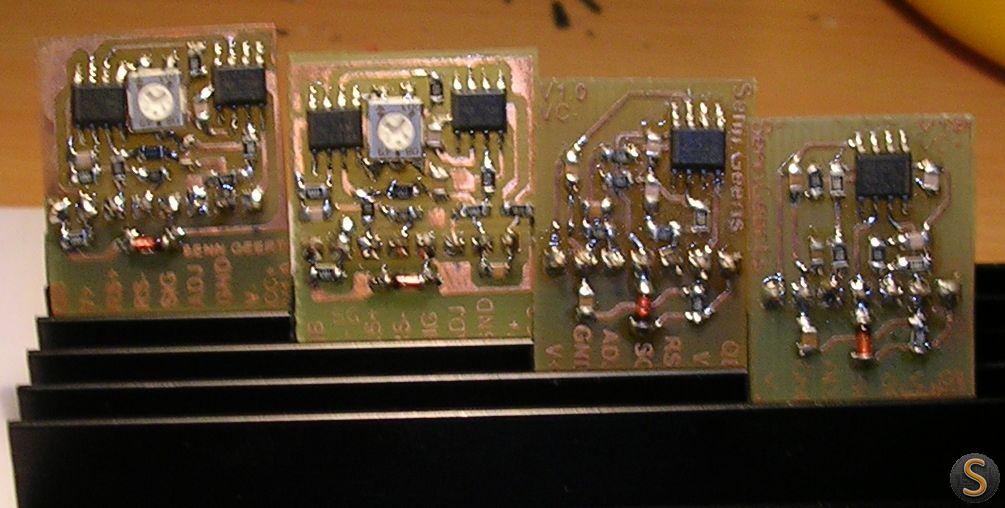

De 2 controller printjes staan recht op de hoofd PCB.

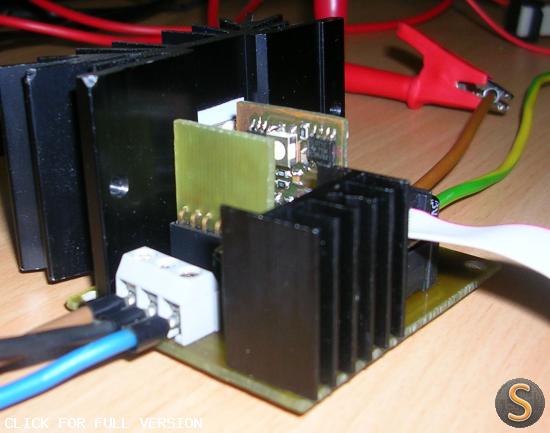

De hoofd PCB is eigenlijk niet zo spannend. Hij komt de ruwe, afgevlakte DC spanning binnen: +/- 20V. Hieruit wordt een negatieve hulpspanning gemaakt zodat het mogelijk is de uitgang tot 0V te regelen. (7905 op klein koelplaatje) De passtransistor, TIP122/127, zit op de grote koelplaat. Voor de rest zit er nog een handje vol elko's op en een 10p boxheader waar de potentiometer en signalisatie leds op komen.

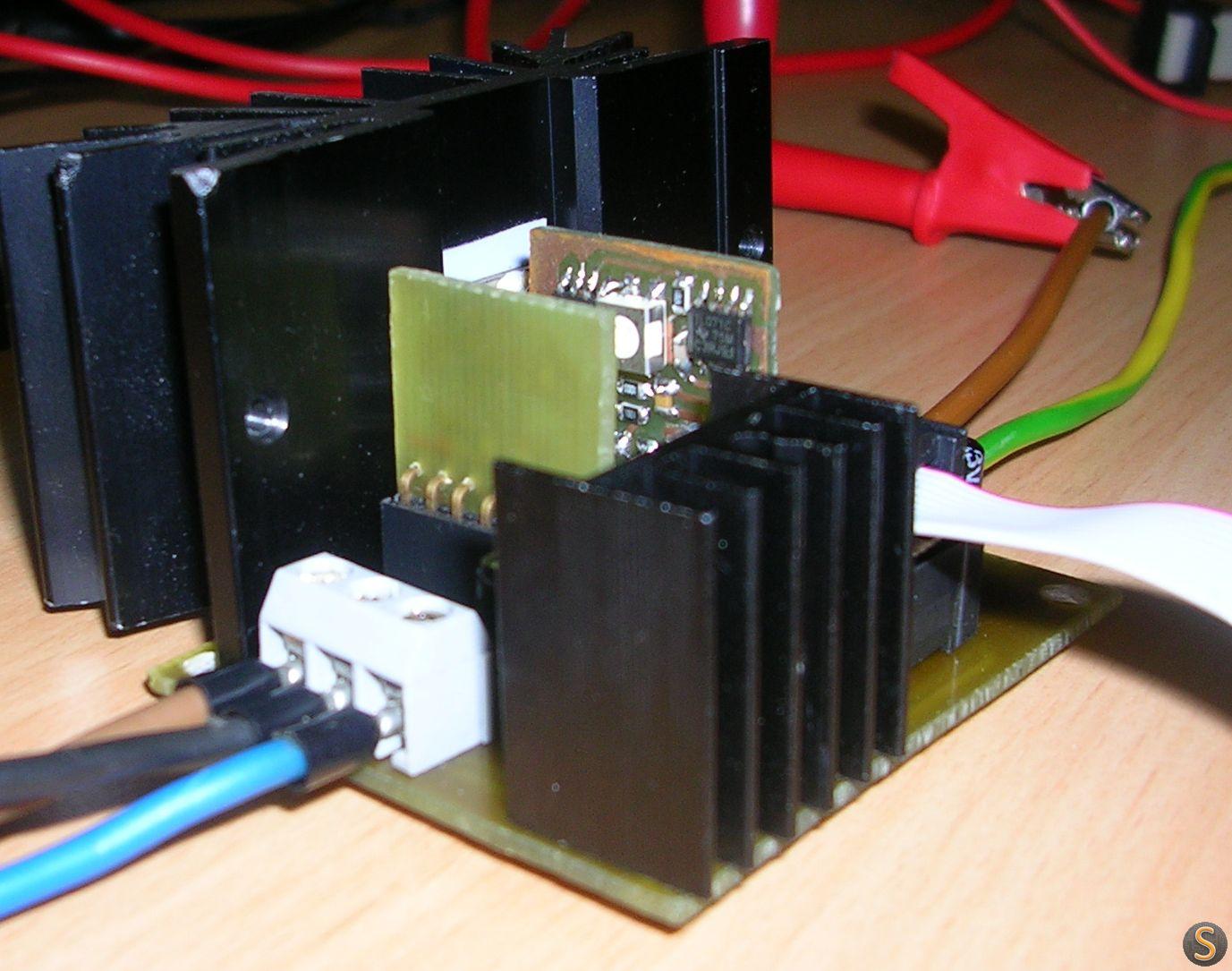

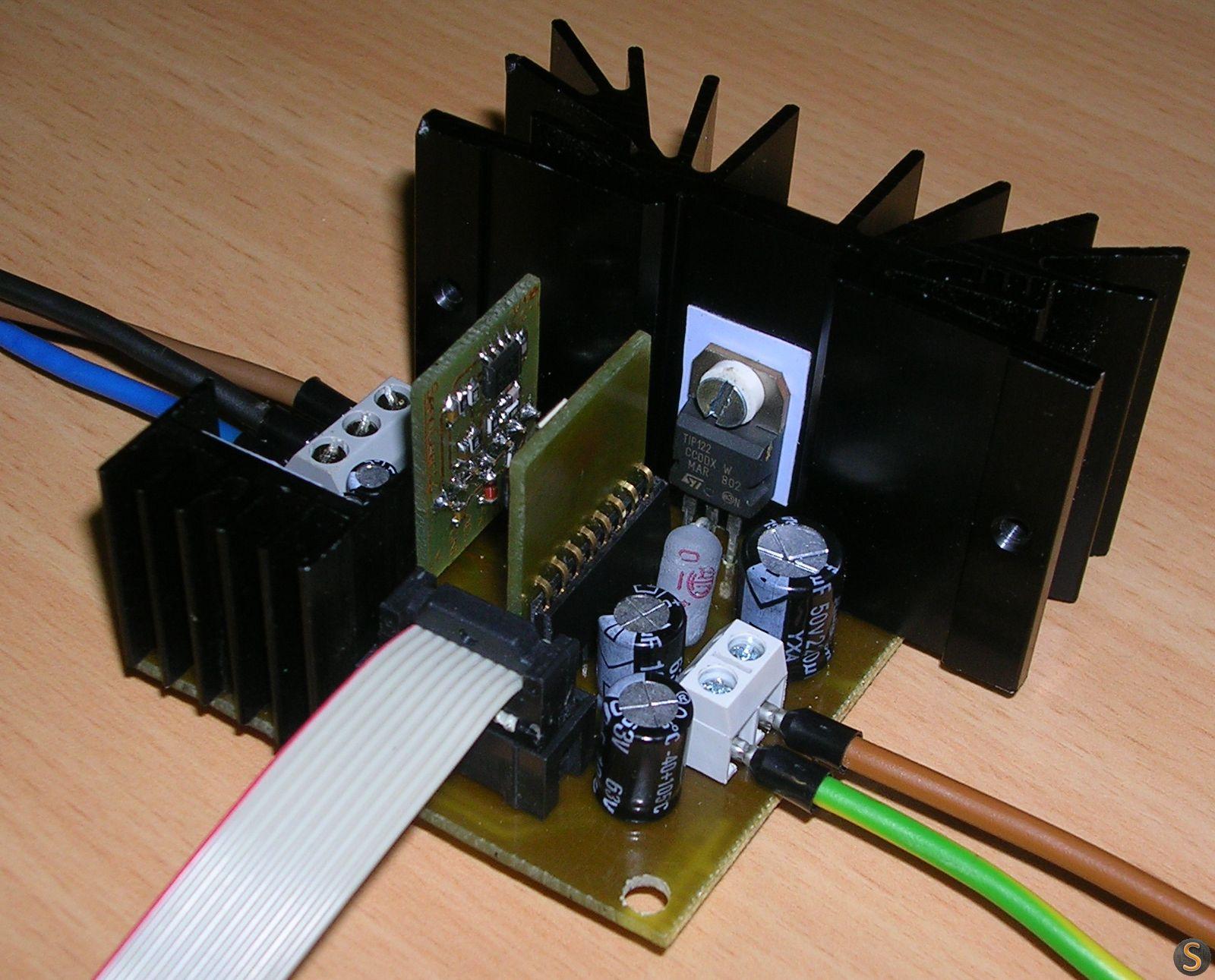

Vanuit een andere hoek.

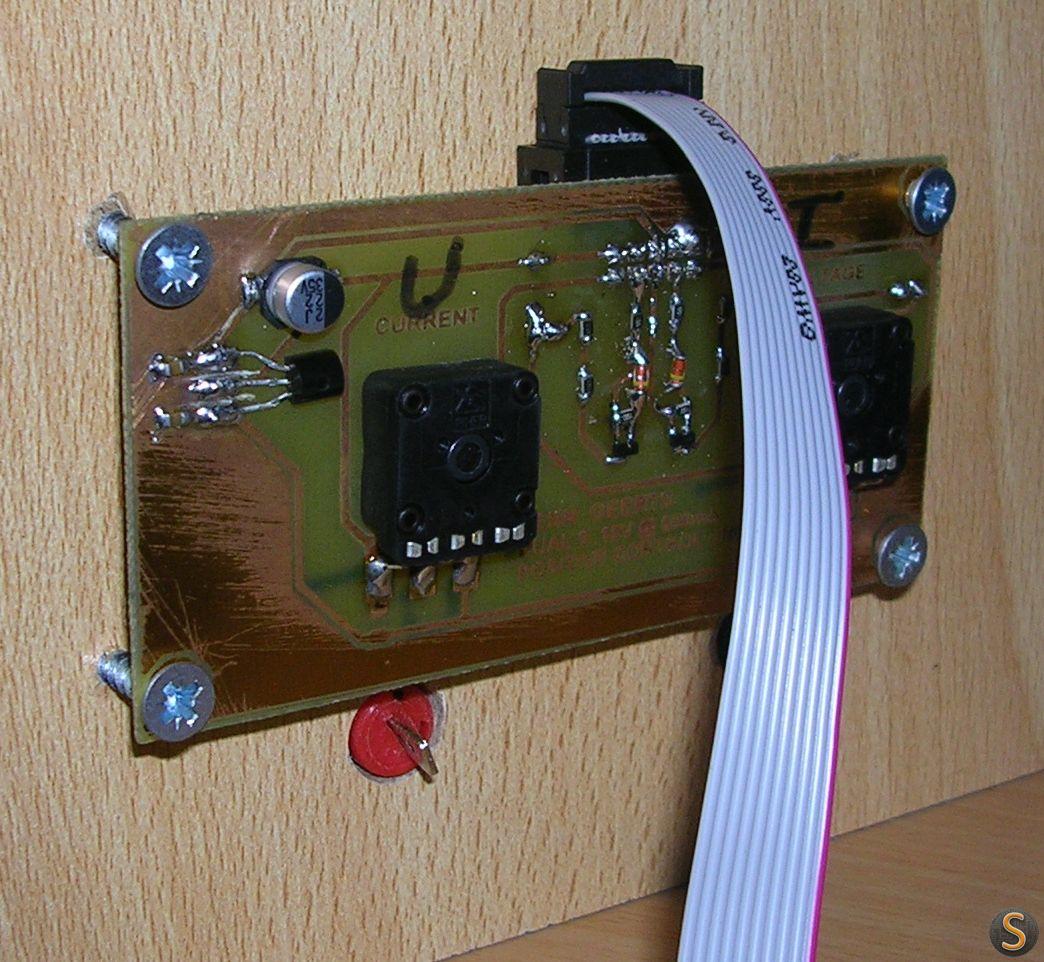

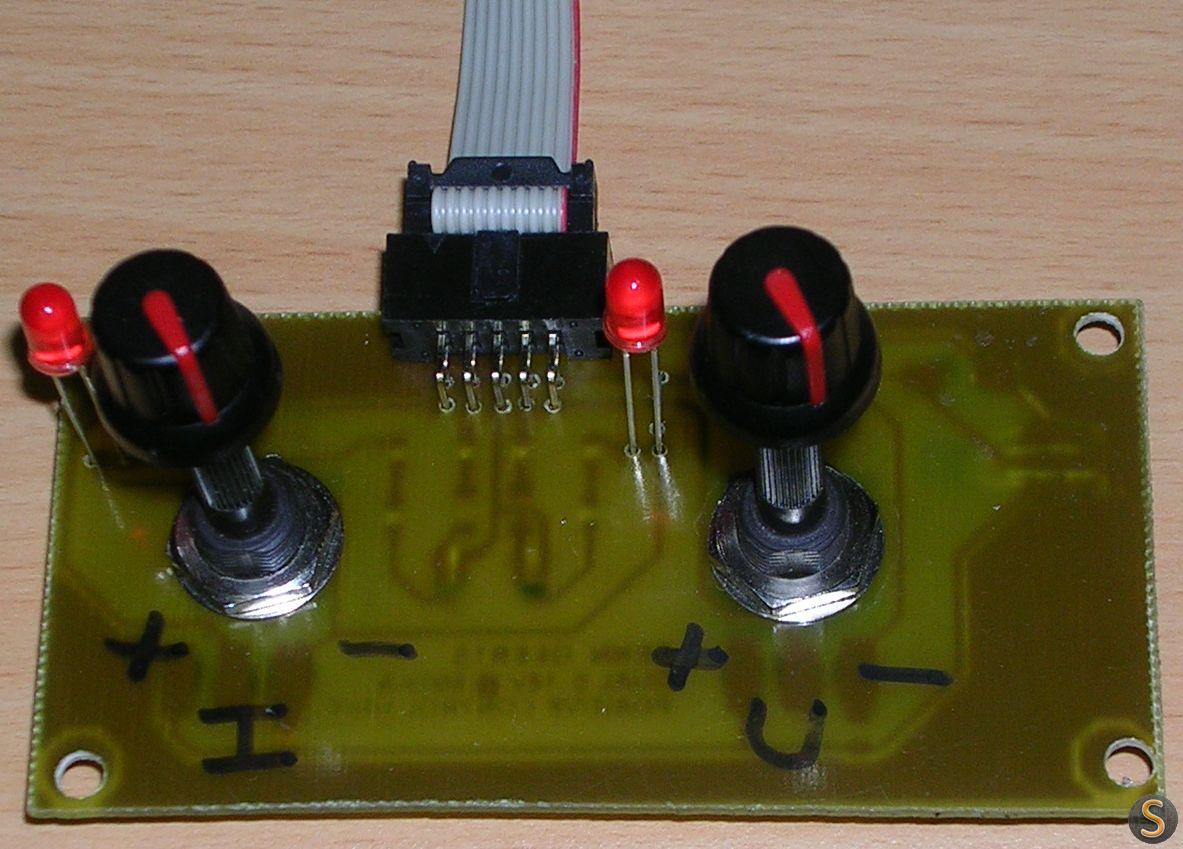

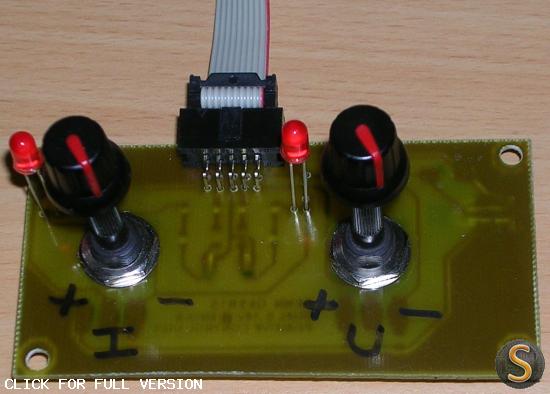

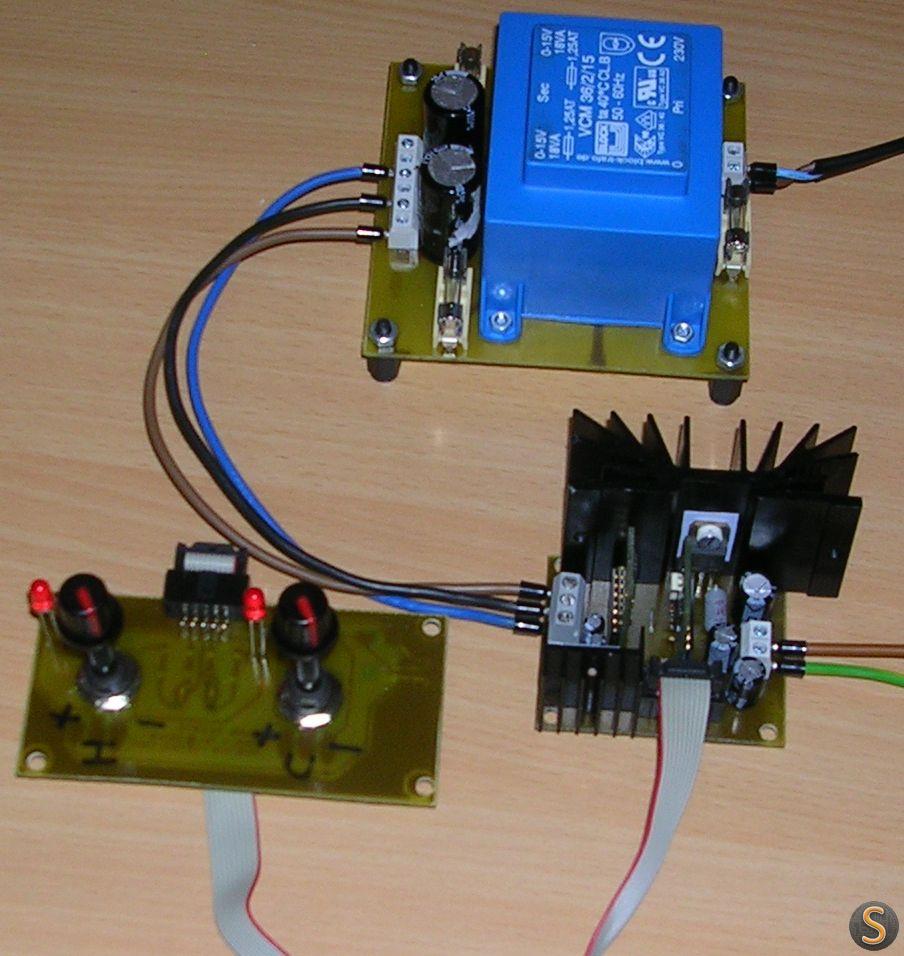

Controle unit.
Deze wordt via een 10p flatcable verbonden verbonden met de hoofd PCB.
Gemonteerd tegen de achterkant van de frontplaat.
En wat missen we nog? De transformator.

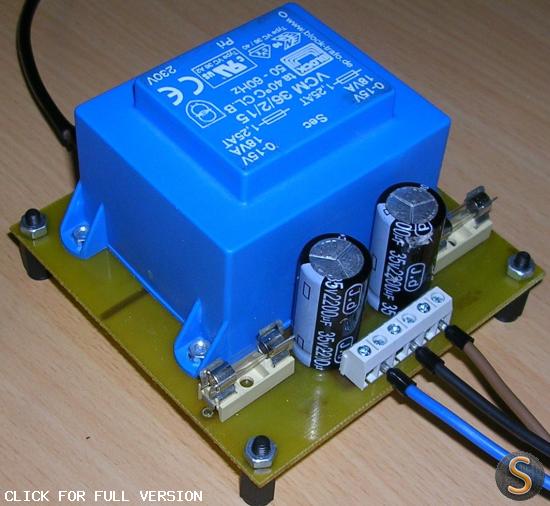

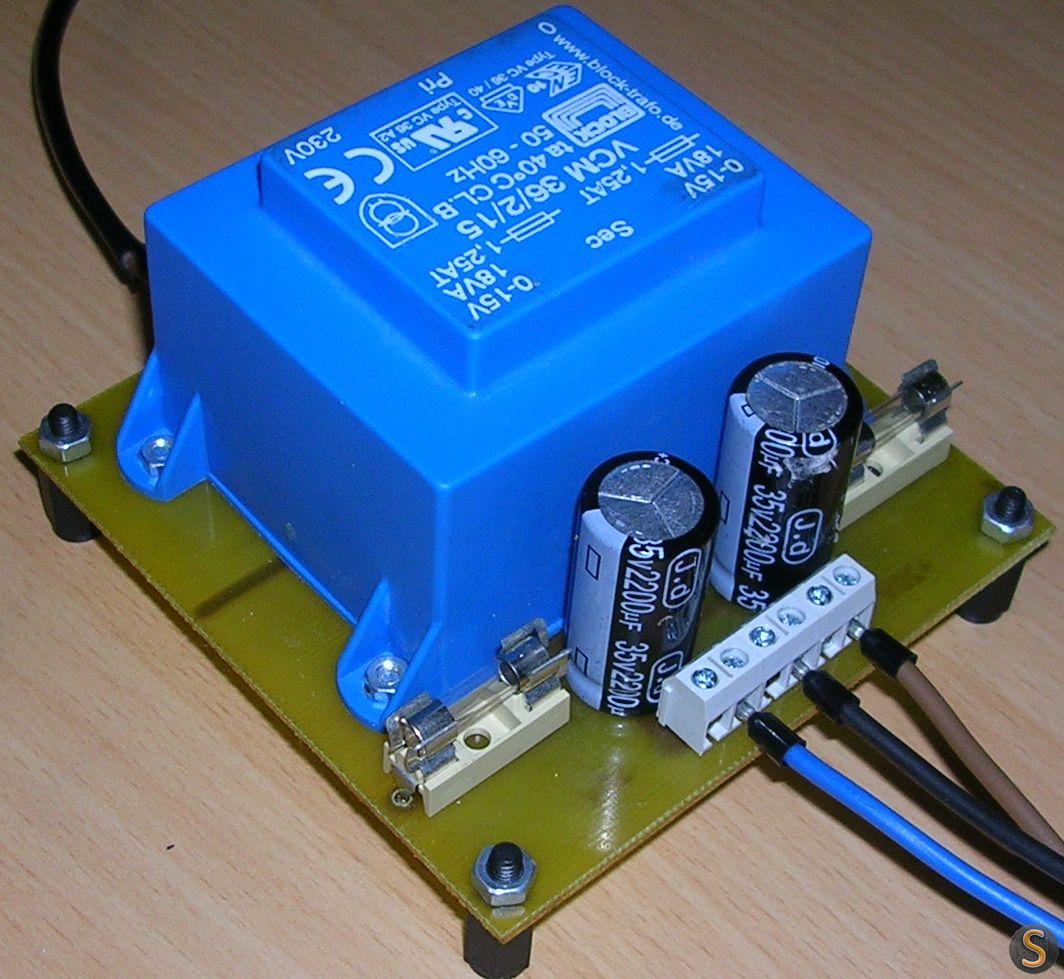

De transformator met 2x 2200uF/35V bufferelco's en de nodige zekeringen.

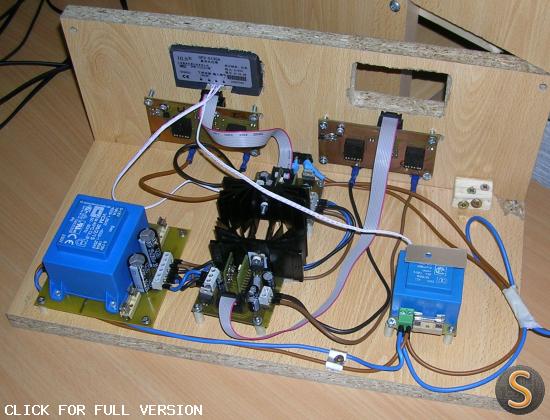

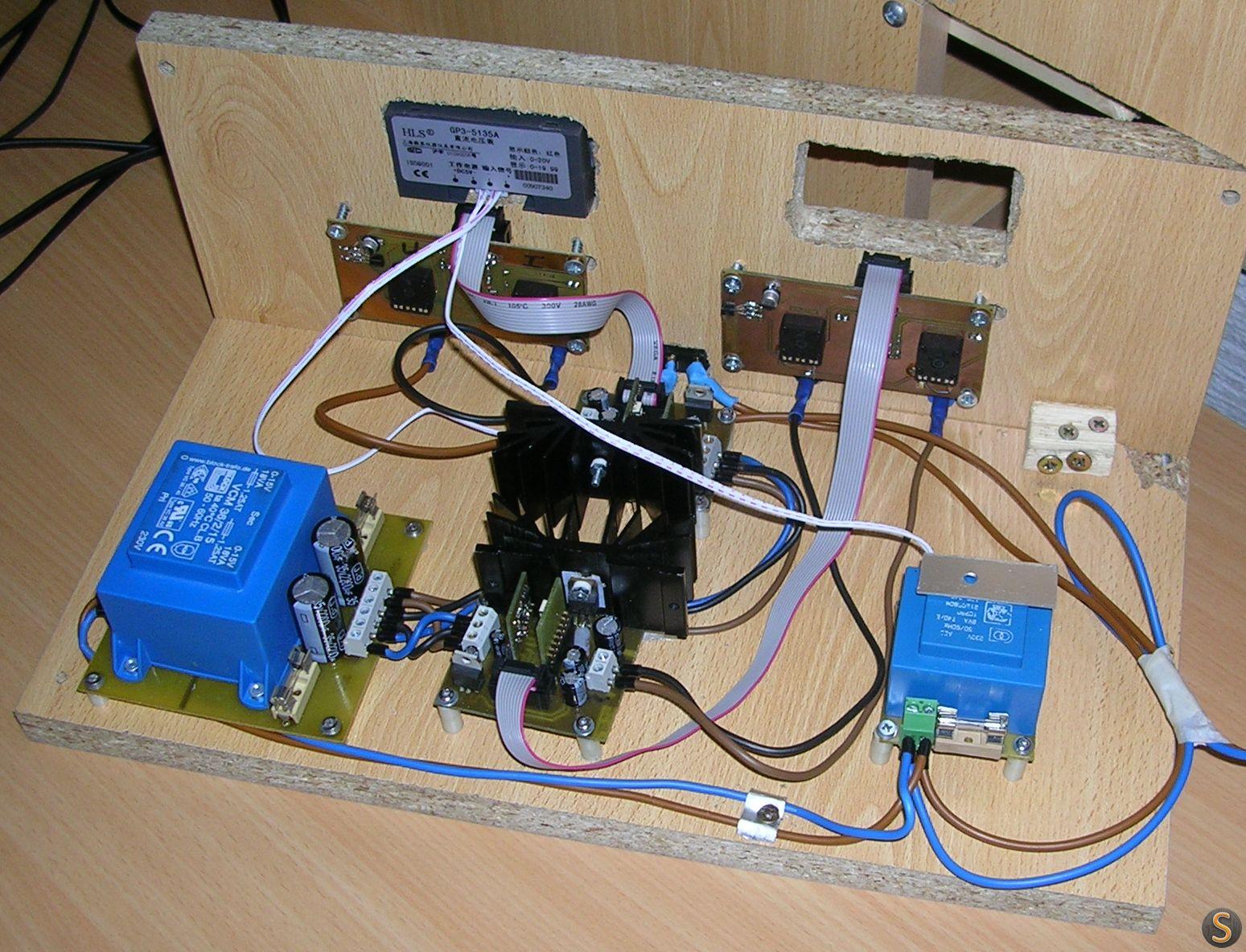

Het geheel.Mijn bestelling van Niels (SK.net) is aangekomen, dus ik weer verder. Maar niels heeft wel een paneelmeter te weinig opgestuurd... Die moet je er even bij denken.

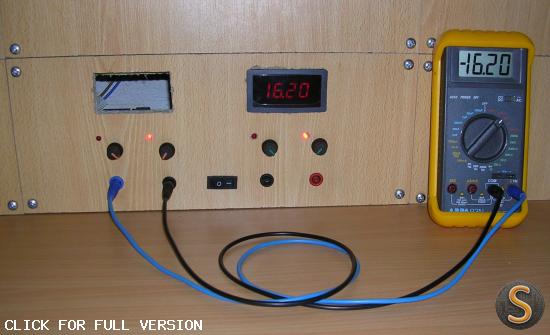

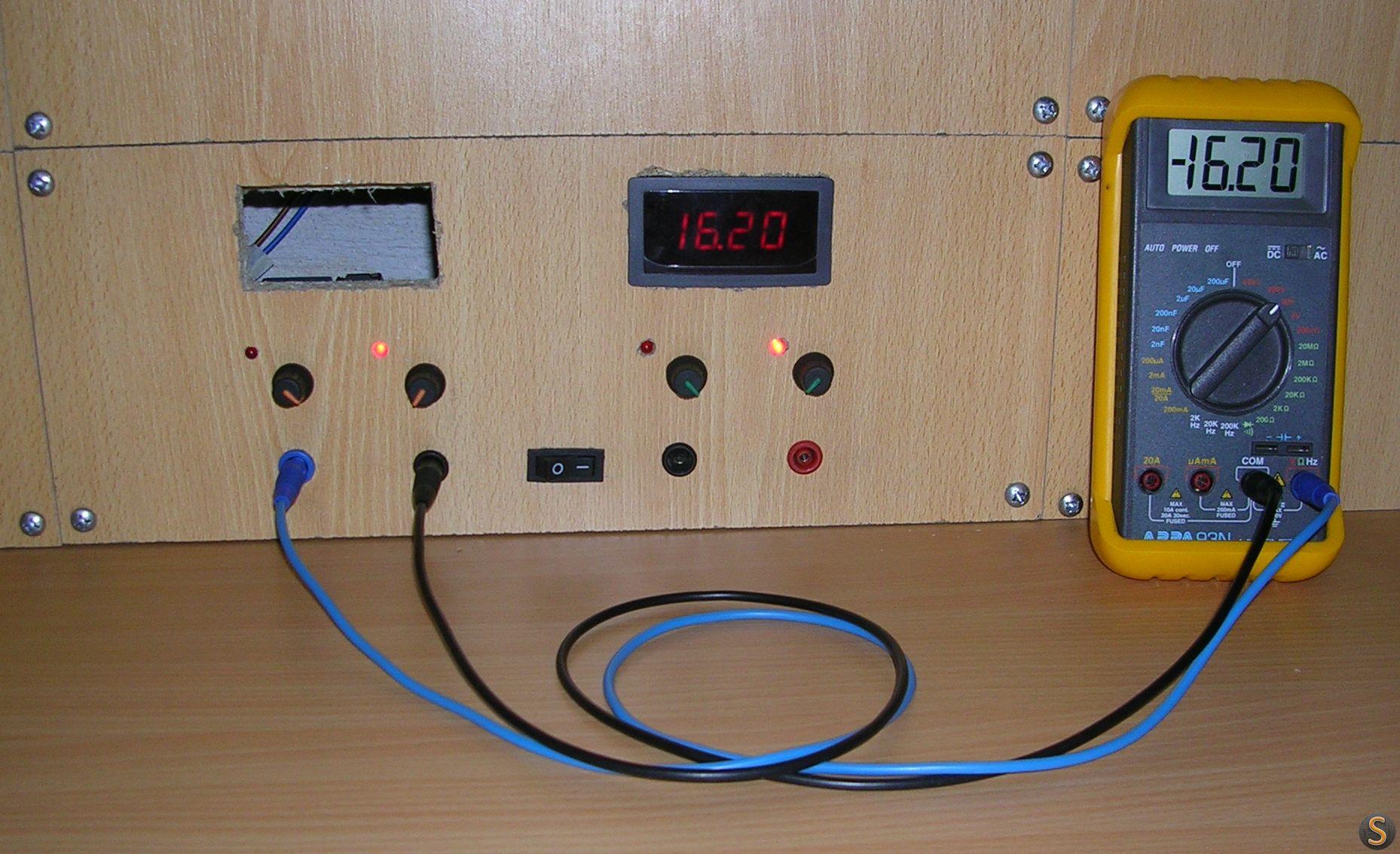

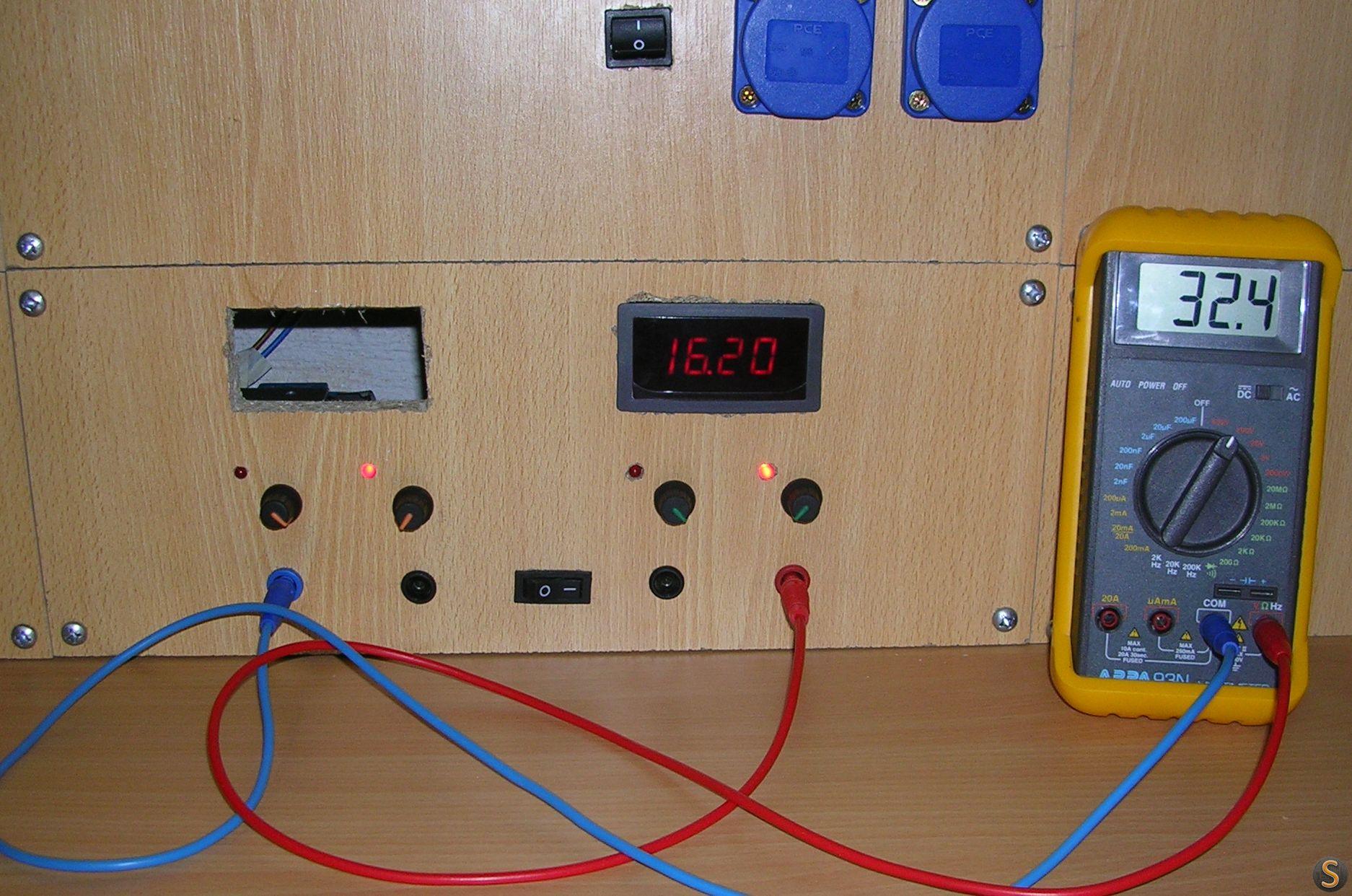

Dual 16,2V met de GND als midden
Als je de GND effectief als 'middenaftakking' gebruikt heb je dus een regelbare 0..+16V en 0..-16V tov GND.

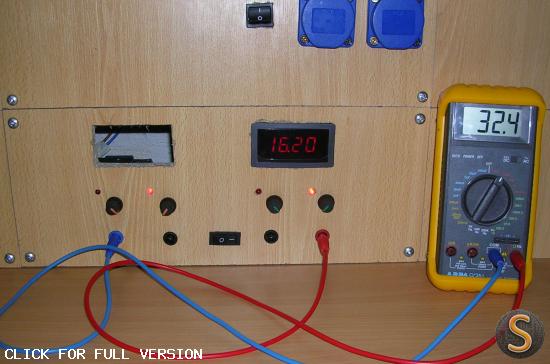

Enkele 0..30,4V 600mA
De GND's zijn intern altijd doorverbonden en de voeding is erop gemaakt dat deze perfect zo gebruikt kan worden
The magic behind the frontIk heb een soort van dubbele wand (20cm diep) voorzien voor stopcontacten en andere handigheden in weg te werken.
De voorkant van de wand bestaat uit 4 stukken van 40cm, eentje daarvan is nu gebruikt voor de voeding te huisvesten.
